整理机使用说明书

时间:2013-07-24   阅读:3354次   编辑:辉德机械

1、设备的用途

   本设备为广州市辉德机械设备厂设计制造,是对成型后的饼干、面包进行整理的一种设备,主要用于饼干、面包等食品自动化生产线。本设备具有操作简便灵活、反映迅速、运转平稳、噪音低等特点。

2、设备的规格

设备外形尺寸:         长1720mm  宽 500mm  高(可调)

生产节拍:             80150/min

电源电压:             AC 220V

机器噪音:             <60分贝

成品合格率:           >98%

机器净重:             48kg

饼干或面包规格:       40100mm

3、主要结构特征

1)、本设备机架全部采用不锈钢或特殊处理钢制成,结构上没有卫生死角,便于清洗,同时也不宜生锈,符合食品机械设备的卫生性要求;

2)、本设备传动部分采用链传动和带传动结合,链传动和带传动均可调张紧。带传动中的皮带内侧增加了梯形凸缘,增加了皮带与托辊之间的摩擦力,确保皮带平稳、可靠运转;

3)、本设备主运动采用步进电机带动,反映灵敏,加工工艺良好。



4、设备安装与调整

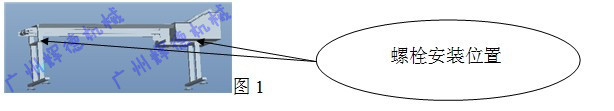

1)在平坦的地上安装本设备,安装时两人以上抬起主体部分放在立好的脚架上,一人拧脚架上的螺栓(如图1)

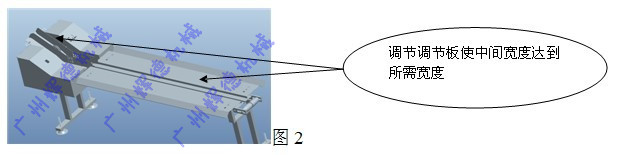

2)脚架安装后,调节调节板使中间间距达到所需宽度(如图2);

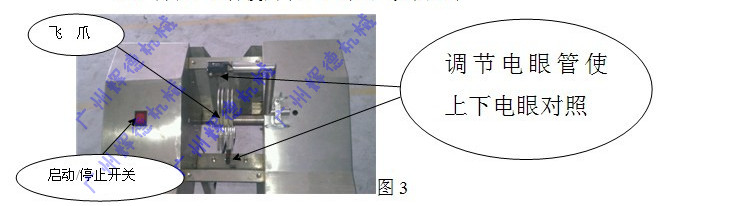

3)调节电眼管使两个电眼对照(如图3);

4)连接电源插入插头供电电源插座确保稳固可靠,供电源必须符合安全规范,配置有接地线。本机使用电源为220v60Hz交流电,本机严禁连接在380v交流电源或其他不符合要求电源。

5)第一次试机接通电源后,必须检查机器。首先按点动按钮,然后手伸到俩电眼之间(禁止触碰到飞爪),电机即带动飞爪(图3)、皮带传动,再把手拿开,电机立即停止,说明设备已调整好。

5、设备的操作规程

   (1)、设备运行前,检查电源线是否完好,两个电眼是否对应,启动/停止开关(图3)是否处于停止状态;

2)、设备自带插头插入供电插座;

3)、按下启动开关,设备即可正常工作;

4)、结束工作时,先按下停止开关后拔掉插头;

5)、紧急情况下,可直接按下停止开关或切断电源。

6、设备保养、检查、清洁的注意事项

6.1、常规保养

1)、每天或每班对机器的清洁保养,清洁之前,应关闭电源;

2)、清洁时,不要直接把水或蒸汽喷在机器上,防止水漏入电箱;

4)、要清洁的主要部件;

5)、若产品碎屑积聚在产品运输线,用空压机或其他方法清除;

6.2、每月对机器保养和检查

1)、给传动部件中的链条(轮)加润滑脂;

2)、检查传动部件的链条和皮带是否张紧,若有松动将其调紧;

3)、检查各部件的紧定螺钉或螺母是否有松动,若有松动将其压紧。

6.3、每半年对机器做相关检查

1)、检查传动部分的皮带是否有磨损,若其磨损比较严重,则需要更新;

2)、检查各种易损件,注意及时更换;

3)、检查电器连接线板上的连接是否牢固,检查变压器,线路板等是否有灰尘或污物,用压缩机吹干。

7、安全注意事项

1)每次开机前,必须检查飞爪附近是否有障碍物或者人;

2)机器在运转时,严禁身体任何部位靠近或接触运行部件,尤其是飞爪;

3)机器在正常工作时,严禁频繁切换操作按钮,严禁随意频繁更改电气参数设定值;

4)严禁长时间运行;

5)严禁带电检查、维修电器控制电路!一定要切断电源,务必由专业人士完成;

6)操作人员因饮酒或疲劳不能保持清醒时,严禁进行操作、调试、维修工作,其他未经培训或不具备资格的人员不得操作机器;

7)严禁私自篡改本设备,尤其是机械传动部分和电气部分;

8)本机在出厂时的绝缘电阻和接地电阻都符合国家安全标准,但在第一次开机时或长久没使用,应开空机运行3分钟,预防部分电器元件受潮;

9)本机器的适应操作环境温度为:045摄氏度;无凝结冰,10-90%RH值。不应安装在温度过高或过低、空间太狭窄的地方;

10)机器不可安装在有震源、通风设备出风口、有腐蚀性气体等不适合机器使用和保养的恶劣环境。
